活性炭過濾器的技術原理及型號參數

編輯：啟綠環保   瀏覽：  時間：2020-09-12

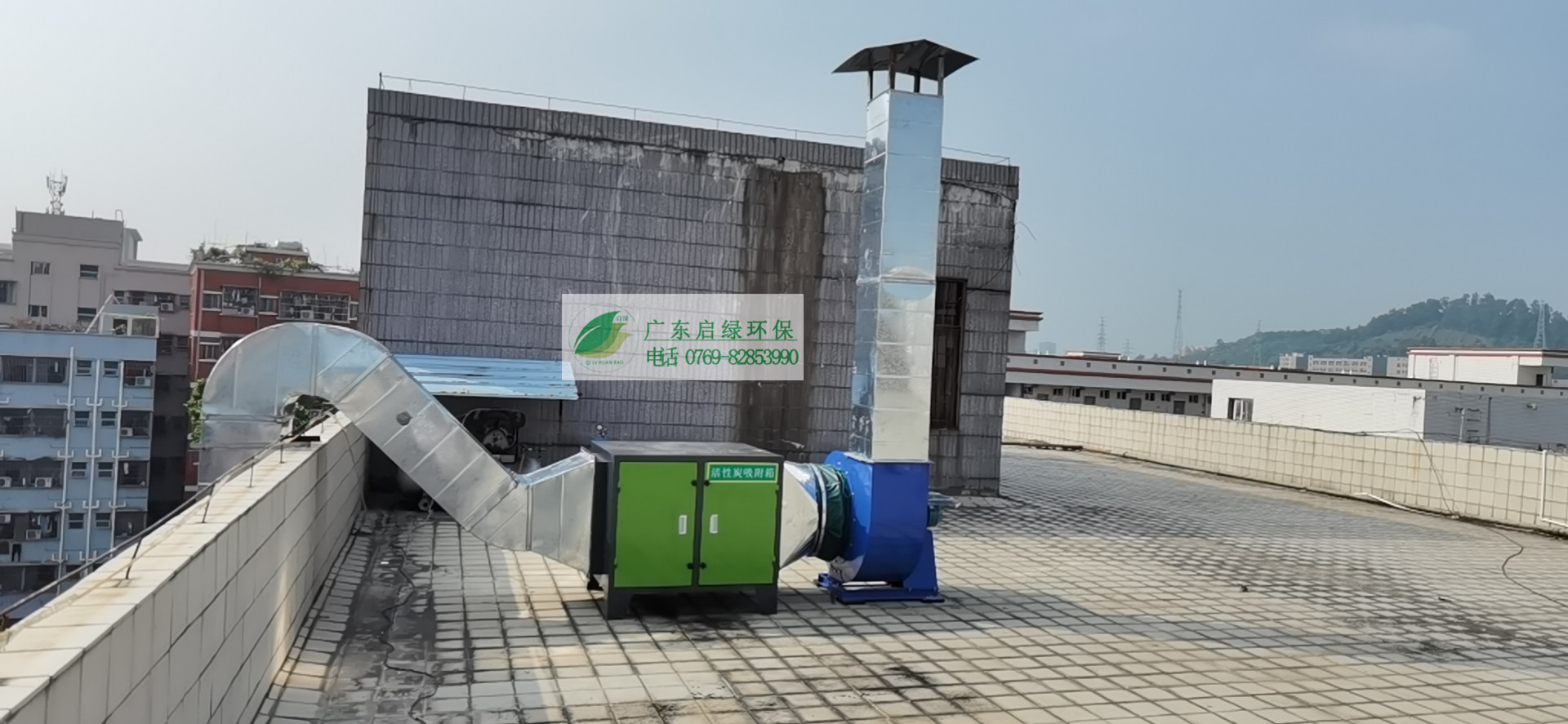

活性炭過濾器的工作原理：

有機廢氣氣體由風機提供動力，正壓或負壓進入活性炭吸附器，廢氣與具有大表麵的多孔性的活性炭接觸 ，廢氣中的汙染物被吸附，使其與氣體混合物分離而起到淨化作用，淨化氣體高空達標排放。



不含塵機廢氣處理活性炭吸附工藝流程圖



含塵含高溫機廢氣經活性炭吸附處理工藝流程圖


活性炭過濾器的型號及相關參數：

型    號
處 理 風 量
（m3/h）
設 備 阻 力（pa）
活性炭量
（Kg）
吸附率（%）
風口尺寸
（mm）
外  型  尺 寸
（mm）
QL-HXT5Q
5000
600-700
70
90
300×300
1600×1300×1300
QL-HXT1W
10000
600-700
140
90
400×400
1800×1300×1300
QL-HXT15Q
15000
600-700
200
90
500×500
2400×1300×1500
QL-HXT2W
20000
600-700
280
90
550×550
3000×1300×1500
QL-HXT25Q
25000
600-700
350
90
600×600
3500×1300×1500
QL-HXT3W
30000
800-900
420
90
700×700
4000×1300×1500
QL-HXT35Q
35000
800-900
490
90
700×700
4000×1300×1800
QL-HXT4W
40000
800-900
560
90
800×800
4500×1300×1800
QL-HXT45Q
45000
900-1000
630
90
850×850
5000×1300×1800
QL-HXT5W
50000
900-1000
700
90
900×900
5000×1600×1800
QL-HXT6W
60000
900-1000
850
90
950×950
5500×1600×1800
QL-HXT7W
70000
900-1000
970
90
1000×1000
6000×1600×1800
QL-HXT8W
80000
900-1000
1100
90
1100×1100
6500×1600×1800
QL-HXT9W
90000
900-1000
1250
90
1200×1200
6500×1800×2000
QL-HXT10W
100000
900-1000
1500
90
1250×1250
7000×1800×2200

注：以上規格僅供參考，若升級設計導致參數有變，恕不另行通知。

活性炭過濾器的適用範圍：

主要應用於：各種有機廢氣淨化，特別是噴漆廢氣處理、油墨廢氣、焊錫廢氣、塑膠廢氣處理用應最為廣泛。
