一、項目概況：

東莞家具廠在生產過程UV工序有一定量的廢氣外排，廢氣的主要成分是揮發的油、苯及苯係物（俗稱天那水），對周圍環境有一定影響。
根據有關環保法規規定必須治理，保證汙染物達標排放。特委托我公司擬定此設計方案，供貴廠領導及有關環保技術部門審評。

二、設計依據與原則：

設計依據：

（1）、遵循《中華人民共和國環境保護法》（1989頒布）；
（2）、遵循GB16297－1996《大氣汙染物綜合排放標準》；
（3）、遵循《大氣汙染物控製工程》；
（4）、遵循《通風與空氣調節工程》；
（5）、遵循GB50235-97《工業管道工程施工及驗收規範》；
（6）、依據現場環境及參考廠方要求；
（7）、依據以往工作經驗及參考國內外同類廠家資料；
（8）、遵循廣東省地方標準DB44/27-2001《大氣汙染物排放限值》；
（9）、電氣工程采用國家級設計規範與標準：
1）、GBJ54-83《低壓配電裝置及線路設計規範》
2）、GBJ50034-93《工業企業照明設計規範》
3）、GBJ50055-93《通用用電設備配電規範》

設計原則：

（1）、環保設備運行時對正常生產不造成影響；
（2）、設計科學、布局合理、運行穩定、環保節能；
（3）、投資省，設備管理、維護方便，運行費用低；
（4）、不出現抽排風過大或不及，不出現漏風、漏水等現象；
（5）、保證汙染物經治理後達標排放，不產生二次汙染；
（6）、工藝先進，兼顧長遠發展。

四、設計範圍：

（1）、整套治理係統的工藝選擇及設計編寫說明；
（2）、標準與非標準設備製造與設備造型；
（3）、工程設施、設備的製作、安裝、調試及驗收；
（4）、全部工程電器設計及工程造價估算；

五、設計目標：

經治理後，汙染物排放達到廣東省地方標準DB44/27-2001《大氣汙染物排放限值》第二時段一級排放標準；
苯外排濃度低於12mg/m3。
甲苯外排濃度低於40mg/m3。
二甲苯外排濃度低於70mg/m3。
VOC排放濃度低於120mg/m3。

六、處理工藝：

UV線揮發出的汙染物含有大量油分及有機物，本公司大量工程實踐證明采用傳統的濕法噴淋及活性炭短時間就會失效；高壓靜電除塵能理想地去除油分，但不適於，因廢氣可燃，有火災隱患。采用本公司生產的高能紫外光除臭設備完全可將油分子及有機廢氣得到理想的裂解成小分子，從而達標排放。

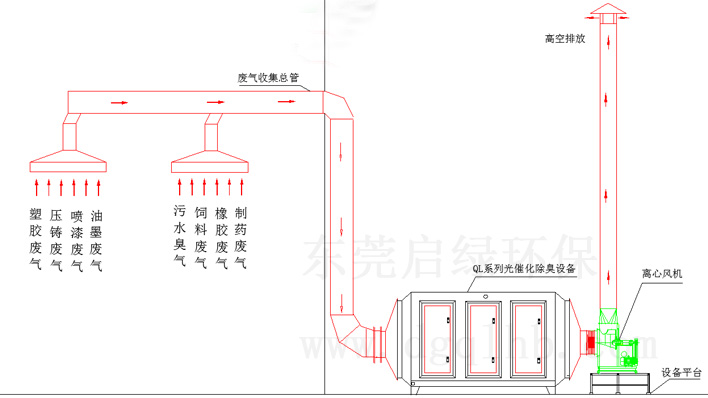

流程框圖：

七、工藝說明：

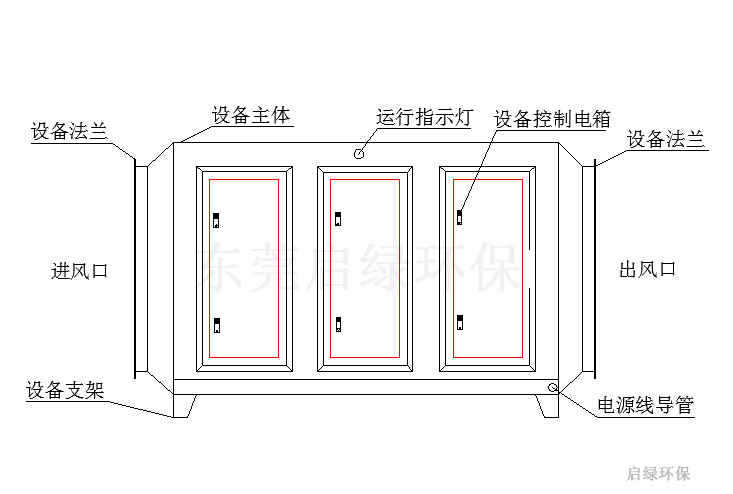

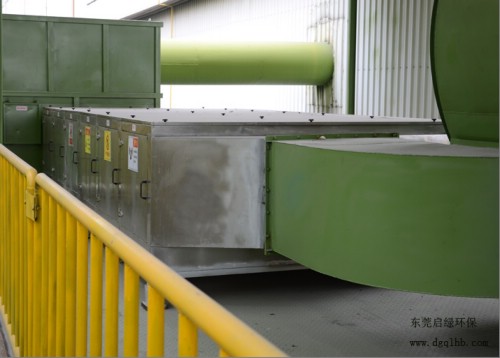

1、產品概述
   紫外光除臭設備是我公司從國外引進先進技術，與國內多所知名院校積極合作，共同研究開發生產的一種能高效快速去除揮發性有機物（VOC）、無機物、硫化氫、氨氣、硫醇、苯等汙染物各種臭味的高科技環保設備。脫臭效率可達90%以上，脫臭效果大大超過國家頒布的惡臭汙染物排放標準（GB14554-93），它具有適應性強、運行成本低、無需預處理和設備占地麵積小等特點，紫外光除臭設備廣泛應用於煉油廠、橡膠廠、化工廠、製藥廠、汙水處理廠、垃圾轉運站等各種有汙染源惡臭氣體的脫臭淨化，其中特別適合用於噴漆尾氣的除苯除臭。
2、工作原理
   惡臭氣體利用排風設備輸入到本臭氣處理設備淨化設備後,淨化設備運用高能UV紫外線光束及臭氧對惡臭氣體進行協同分解氧化反應,使惡臭氣體物質其降解化成低分子化合物、水和二氧化碳，再通過排風管道排出室外。

3、技術簡介
   根據《中國人民共和國國家標準-惡臭汙染排放標準》GB14554-93定義惡臭為：一切刺激嗅覺器官引起人們不愉快及損壞生活環境的氣體物質。為了保護和提高各類處理現場及周圍環境衛生質量，減少對空氣造成的二次汙染，對惡臭進行有效的控製是十分必要的。
   目前國際國內治理惡臭的方法主要有物理法、化學法、生物法，包括吸附、直接燃燒、催化燃燒、化學氧化、生物濾池等處理手段。這些控製技術需從惡臭處理效果、工程投資、運行成本、自控程度、占地大小和有無二次汙染等方麵對技術裝備進行評價都無法以本除臭裝置產品相比。

    本產品利用特製的高能高臭氧UV紫外線光束照射惡臭氣體，裂解惡臭氣體如：氮、三甲胺、硫化氫、甲硫氫、甲硫醇、二甲二硫、二硫化碳和苯乙烯，硫化物H2S、VOC類，苯、甲苯、二甲苯的分子鏈結構，使有機或無機高分子惡臭化合物分子鏈，在高能紫外線光束照射下，降解轉變成低分子化合物，如CO2、H2O等。
     TiO2光催化的催化化性在很大程度上影響光催光反應速率，而TiO2光催光活性主要受TiO2的晶型和粒徑的影響。銳鈦型TiO2的催化活性高。隨著粒徑的減少，電子與空穴簡單複合的概率降低，光催化活性增大。另外，孔隙率、平均孔徑、粒子表麵狀態，純度等對其光催化活性也均有一定影響。為了提高光降解效率，對TiO2光催化劑進化改性，如研製納米TiO2，製備TiO2的複合半導體，金屬離子摻雜、染料光敏化等。也可以采用各種先進的手段製備TiO2催化劑，以提高光催化劑的活性。
    利用高能臭氧UV紫外線光束分解空氣中的氧分子產生遊離氧，即活性氧，因遊離氧所攜正負電子不平衡所以需氧分子結合，進而產生臭氧。UV+O2→O一+O*（活性氧）O+O2→O3（臭氧），眾所周知臭氧對有機物具有極強的氧化作用，對惡臭氣體及其它刺激性異味有立竿見影的清除效果。
    利用高能UV光束裂解惡臭氣體中細菌分子鍵，破壞細菌的核酸（DNA），再通過臭氧進行氧化反應，徹底達到脫臭及殺滅細菌的目的。


紫外光除臭設備的產品特點：

1.運行成本低：本設備能耗低（每處理1000m³/h，僅耗電0.54度），無任何機械動作，無噪音，無需專人管理和日常維護，隻需作定期檢查，設備風阻低<30pa,可節約大量排風動力能耗。

八、廢氣的風量與汙染物濃度：

廠方提供有排放口11個，參考老廠的排放口尺寸為150X150，單口的排放風量約1600m3/h，總風量為：18000m3/h。
參考同類廠家，廢氣最高濃度大致如下：
苯外排濃度約為100mg/m3。
甲苯外排濃度約為200mg/m3。
二甲苯外排濃度約為300mg/m3。
VOC排放濃度約為600mg/m3。

九、設計參數：（單套）

1、引風機

型號：4-72-7C       轉速：1250r/min      功率：7.5kw
風量：9871-19741m3/h         全壓：1243-789Pa

2、紫外光除臭設備

設備型號：QL-UV18000
處理風量：18000m3/h
功率：27Kw

3、排放管（反應區）

反應時間6秒，則體積為：30m3。具體外形尺寸依現場定。
4、風管：
管內風速取15m/s，經計算，如平麵圖示，風管尺寸分別為：D650、D550、D480、D340。

十、運行費用分析

主要是電費和人工費。首先確定操作製度：設1人操作本係統。
1.人工：1電工或現場生產工人順帶管理，無需另計人工；
2.電費：本方案運行新增動力有7.5kw引風機1台，除臭設備功率27Kw，總功率34.5kw。


十一、工程進度

總計：32天（以上安裝工作日不含下雨天，下雨天工作計劃日順延，同時有些工作日可同步進行）
