新聞中心有機廢氣催化燃燒處理工藝流程圖
編輯：啟綠環保 瀏覽： 時間：2016-06-15
根據有機廢氣的預熱方式及富集方式,催化燃燒工藝流程可分為3種：

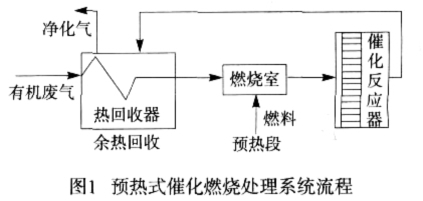

1、預熱式。
預熱式是催化燃燒的最基本的流程形式，其基本原理見圖1。有機廢氣溫度在100℃以下、濃度也較低時，熱量不能自給，因此在進入反應器前需要在預熱室加熱升溫。通常采用煤氣或電加熱將廢氣升溫至催化反應所需的起燃溫度；燃燒淨化後的氣體在熱交換器內與未處理的廢氣進行熱交換，以回收部分熱量。
2、自身熱平衡式。
有機廢氣溫度高且有機物含量較高，通常隻需要在催化燃燒反應器中設置電加熱器供起燃時使用，通過熱交換器回收部分淨化氣體所產生的熱量，正常操作下就能夠維持熱平衡，不需要補充熱量，其流程見圖2.

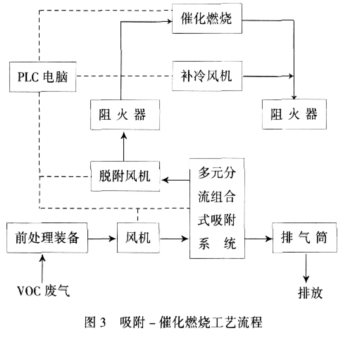

3、吸附-催化燃燒。
當有機廢氣的流量大、濃度低、溫度低、采用催化燃燒需消耗大量的燃料時，可先采用吸附手段將有機廢氣吸附於吸附劑上並進行濃縮，然後通過熱空氣吹掃，使有機廢氣脫附成為高濃度有機廢氣（可濃縮10倍以上）後再進行催化燃燒。不需要補充熱源就可以維持正常運行，其工藝流程見圖3。
對有機廢氣催化燃燒處理工藝的選擇主要取決於：
1、燃燒過程的放熱量，即廢氣中可燃物的種類和濃度；
2、起燃溫度，即有機組分的性質及催化劑活性；
3、熱量回收率等。當回收熱量超過預熱所需熱量時，可實現自身熱平衡運轉，無需外界補充熱源，這是最經濟的。
催化燃燒是放熱反應,放熱量的大小取決於有機物的種類及其含量。如能依靠廢氣燃燒的反應熱維持催化燃燒過程持續進行是最經濟的操作方法。而能否以自熱維持體係的正常反應則取決於燃燒過程的放熱量、催化劑的起燃溫度、熱量回收率、廢氣的初始溫度等條件。催化劑相應的起燃溫度分別為200℃、250℃、300℃；廢氣的初始溫度分別為30℃和150℃。廢氣的初始溫度越高，廢氣中有機物的濃度越高，實現自熱運轉的可能性越大。而工業有機廢氣中5000mg/m3左右的有機物殘留量是常見的，隻要熱交換器的換熱效率能達到50%-60%就可利用熱交換器回收燃燒反應熱來維持催化燃燒的持續進行。
來源於：東莞市啟綠環保科技有限公司。
